斜拉桥详细技术方案,请收藏!

  • 发布时间:
  • 2019-12-26


斜拉桥详细技术方案,请收藏!,行业新闻,柳州豪姆机械有限公司-鸿途社区白菜官网

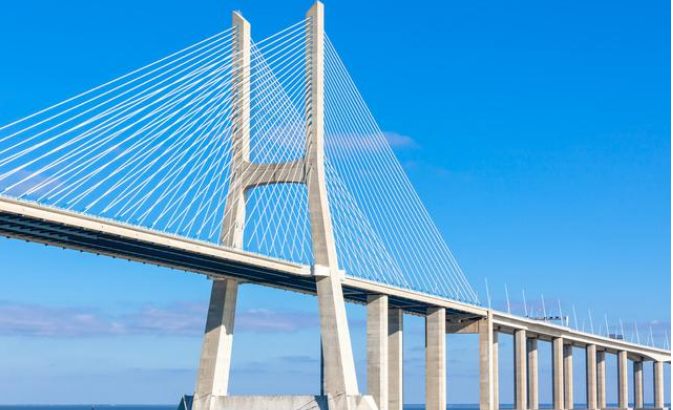

斜拉桥作为一种拉索体系,比梁式桥的跨越能力更大,是大跨度桥梁的最主要桥型。斜拉桥是由许多直接连接到塔上的钢缆吊起桥面,斜拉桥由索塔、主梁、斜拉索组成。索塔型式有a型、倒y型、h型、独柱,材料有钢和混凝土的。斜拉索布置有单索面、平行双索面、斜索面等。索塔两侧是对称的斜拉索,通过斜拉索将索塔主梁连接在一起。

斜拉桥是我国大跨径桥梁最流行的桥型之一。目前为止建成或正在施工的斜拉桥共有3余座,仅次于德国、日本,而居世界第三位。而磊跨径混凝土斜拉桥的数量已居世界第一。

50年代中期,瑞典建成第一座现代斜拉桥,40多年来,斜拉桥的发展,具有强劲势头。我国70年代中期开始修建混凝土斜拉桥,改革开放后,我国修建斜拉桥的势头一直呈上升趋势。

我国一直以发展混凝土斜拉桥为主,近几年我国开始修建钢与混凝土混合式斜拉桥,如汕头石大桥,主跨518m;武汉长江第三大桥,主跨618m。钢箱斜拉桥如南京长江第二大桥南汊桥,主跨628m;前几年上海建成的南浦(主跨423m)和杨浦(主跨602m)大桥为钢与混凝土的结合梁斜拉桥。

一般说,斜拉桥跨径300~1000m是合适的,在这一跨径范围,斜拉桥与悬索桥相比,斜拉桥有较明显优势。德国著名桥梁专家f.leonhardt认为,即使跨径1400m的斜拉桥也比同等跨径悬索桥的高强钢丝节省二分之一,其造价低30%左右。

斜拉桥发展趋势:跨径会超过1000m;结构类型多样化、轻型化;加强斜拉索防腐保护的研究;注意索力调整、施工观测与控制及斜拉桥动力问题研究。

2.1 编制依据

本施工组织设计的主要编制依据为:

(1)中心河桥工程的招标文件。

(2)我公司对施工现场实地踏勘了解的情况;依据对施工现场考查了解的施工条件、周围环境及我单位的技术力量、施工经验、队伍素质、施工生产能力和资源状况。

(3)依据对本工程施工所需水、电、路及材料资源等实际调查情况。

(4)设计图纸和国家有关规定及行业标准。

(5)施工手册、劳动定额、预算资料等参考资料。

(6)iso9001:2000质量管理标准。

(7)有关安全生产、环保及文明施工的标准要求和规定。

2.2 编制原则

1、遵循招标文件条款的原则,在编制施工组织设计文字说明及附图表中,严格按照招标文件的规定,做到统一标准、规范编制。

2、遵循设计文件和规范验收标准的原则,在编制主要项目施工方法中严格按照设计要求,执行现行施工规范和验收标准,正确组织施工,确保工程的质量、进度。

3、坚持实事求是,一切从实际出发的原则,在制定施工方案中,根据本公司施工能力,经济实力,技术水平,坚持科学组织,合理安排,均衡生产,平行作业,确保高速度、高质量、高效率完成。

4、坚持施工全过程严格管理的原则,在工序施工中,严格执行业主和监理工程师的指令,尊重业主和监理意见,严格管理。

5、坚持积极推广应用“四新”成果的原则,在各项工序施工中,对于能够提高或保证工程施工质量、新材料积极采用,发挥科技在施工中的先导作用。

6、坚持专业化作业与综合管理相结合的原则,以专业作业队为基本作业形式,同时采用综合管理手段,合理调配,以达到整体优化的目的。

3.1 简介

本桥是高速公路第二合同段,净宽7m上跨车行天桥。桥梁起讫桩号k0 307.17~k0 417.17,全长110m,中心桩号k0 362.17,与高速公路交叉桩号k18 225。上部结构采用(20 32 32 20)m预应力钢筋混凝土斜拉桥-连续梁组合体系,塔墩梁固结。下部结构采用圆端形桥墩、肋式台、钻孔灌注桩基础。

3.2 主要技术表准

桥梁宽度: 1.0(护索区) 0.5m(护栏) 净—7.0m(行车道)

0.5m(护栏) 1.0(护索区)=10.0m

桥面横坡: 2 %

桥梁纵坡: 2.6%

设计荷载: 汽车—20级,挂车—100

地震烈度: 基本烈度ⅶ度,按ⅷ度设防

桥面铺装: 6~13cm厚40号混凝土调平层 6cm沥青混凝土铺装

3.3 主要材料

3.3.1 混凝土

箱梁、桥塔: 50号混凝土

桥面调平层: 40号混凝土

墩柱、盖梁、主塔承台: 30号混凝土

桥面防撞护栏: 30号混凝土

耳背墙、牛腿、搭板: 30号混凝土

台身、系梁、承台: 25号混凝土

钻孔灌注桩: 25号水下混凝土

拌制混凝土用的砂石和水的质量要求应符合《公路桥涵施工技术规范》(jtj041-2000)的有关规定。

3.3.2 钢 材

(1)普通钢筋:采用ⅰ级和ⅱ级钢筋。带肋钢筋的技术标准应符合《钢筋混凝土用热轧带肋钢筋》(gb1499-91)的规定,光圆钢筋应符合《钢筋混凝土用热轧光圆钢筋》(gb13013-91)的规定。凡钢筋直径≥12毫米者,均采用ⅱ级(20mnsi)热轧螺纹钢;凡钢筋直径<12毫米者,均采用ⅰ级(a3)钢。

(2)a3及16mn板材、型钢要求符合gb709-65的规定,结构构造用型钢(a3和16mn)要求符合yb166-85、yb164-63及gb709-65的规定。

(3)主梁预应力钢铰线技术标准应符合美国标准astm a416-97(270级)的规定,标准强度为1860mpa,公称直径15.24mm,公称面积140mm2,弹性模量ey=1.95×105mpa,松弛率为3.5%。采用ovm系列锚具及其配套设备,管道成孔采用钢波纹管,且要求波纹管钢带厚度不小于0.35mm。

(4)斜拉索采用ovm拉索体系,200级(容许应力幅200mpa)钢绞线拉索,标准强度为1860mpa,标准破断荷载1823kn, 公称直径15.24mm,公称面积140mm2,计算弹性模量ey=2.0×105mpa。

3.3.3 桥梁支座

箱梁支座均采用橡胶支座gyz和gyzf4系列产品。其性能应符合交通行业标准jt/t4-93的规定。

3.3.4 伸缩缝

根据本桥的使用特点和平整度要求,桥梁伸缩缝采用d80伸缩缝。

3.3.5 桥面铺装

采用6~13cm厚40号混凝土调平层,6cm沥青混凝土桥面铺装。沥青混凝土摊铺前,在桥面板上涂刷一层三涂fyt-1改进型防水材料。


4.1 主要材料试验、测量、质检仪器设备配备及到场时间

4.2 人员配备及动员周期

4.2.1 项目部人员配备及施工队任务划分

中标后我单位将组建,核工业华东建设工程集团公司德安县渡改桥工程陈家湾大桥项目经理部,作为我单位派出机构,项目经理部全权代表我单位履行合同的权利和义务,负责组织本工程施工和对外联络、协调工作,确保按期优质地完成工程任务。

项目部定员25人,设经理1人,负责对本工程的全面管理;副经理1人,负责工程的施工生产管理;总工程师1人,负责本工程的施工技术、质量控制、科技创新及应用等工作;设安全长1人,负责本工程的安全文明施工。项目部下设五部三室,即施工技术部、安全质量部、计划合同部、物资设备部、财务部、综合办公室、试验室、卫生室。

4.2.2 施工队人员配备及任务划分

本项目部下设7个专业工程施工队,即:桩基施工一队、桩基施工二队、墩台施工队、现浇梁施工队、预制梁施工队、铺架施工队及桥面铺装施工队,各施工队直接组织工班施工,各施工队人员及任务划分如下:
